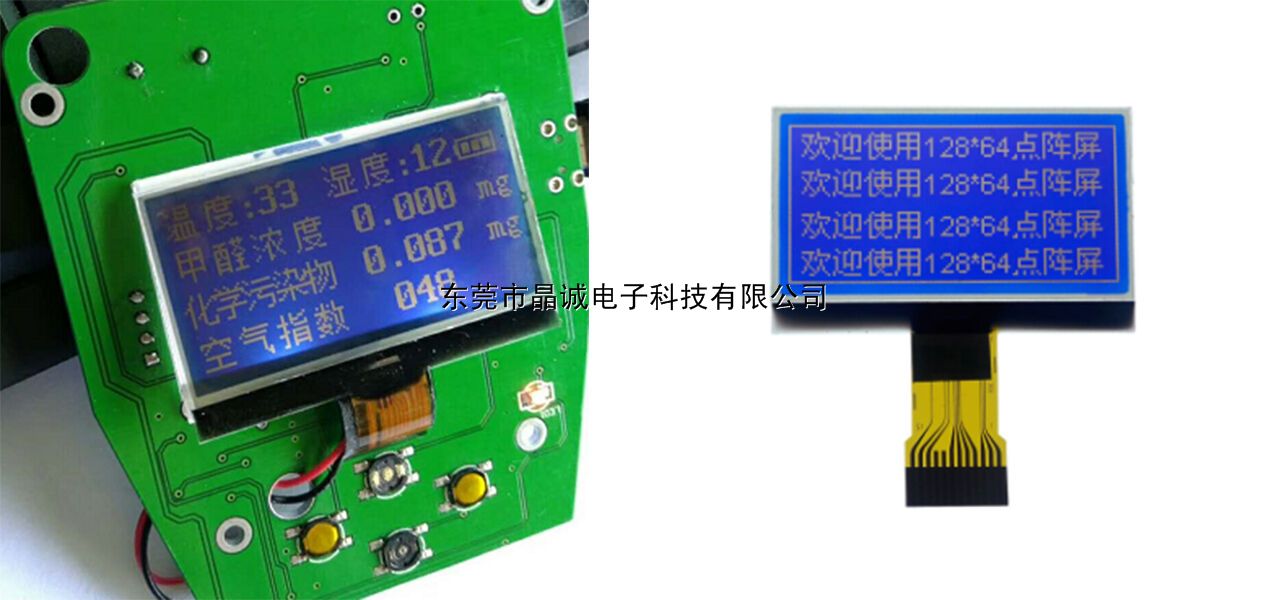

12864点阵液晶显示模块（LCM）就是由128*64个液晶显示点组成的一个128列*64行的阵列。每个显示点对应一位二进制数，1表示亮，0表示灭。存储这些点阵信息的RAM称为显示数据存储器。要显示某个图形或汉字就是将相应的点阵信息写入到相应的存储单元中。

  显示内容要找到显示的点在液晶屏上的位置（行和列）与其在存储器中的地址之间的关系。 由于多数液晶显示模块的驱动电路是由一片行驱动器和两片列驱动器构成，所以12864液晶屏实际上是由左右两块独立的64*64液晶屏拼接而成，每半屏有一个512*8 bits显示数据RAM。

  左右半屏驱动电路及存储器分别由片选信号CS1和CS2选择。（少数厂商为了简化用户设计，在模块中增加译码电路，使得128*64液晶屏就是一个整屏，只需一个片选信号。） 显示点在64*64液晶屏上的位置由行号（line,0~63）与列号（column,0~63）确定。512*8 bits RAM中某个存储单元的地址由页地址（Xpage,0~7）和列地址（Yaddress,0~63）确定。每个存储单元存储8个液晶点的显示信息。
